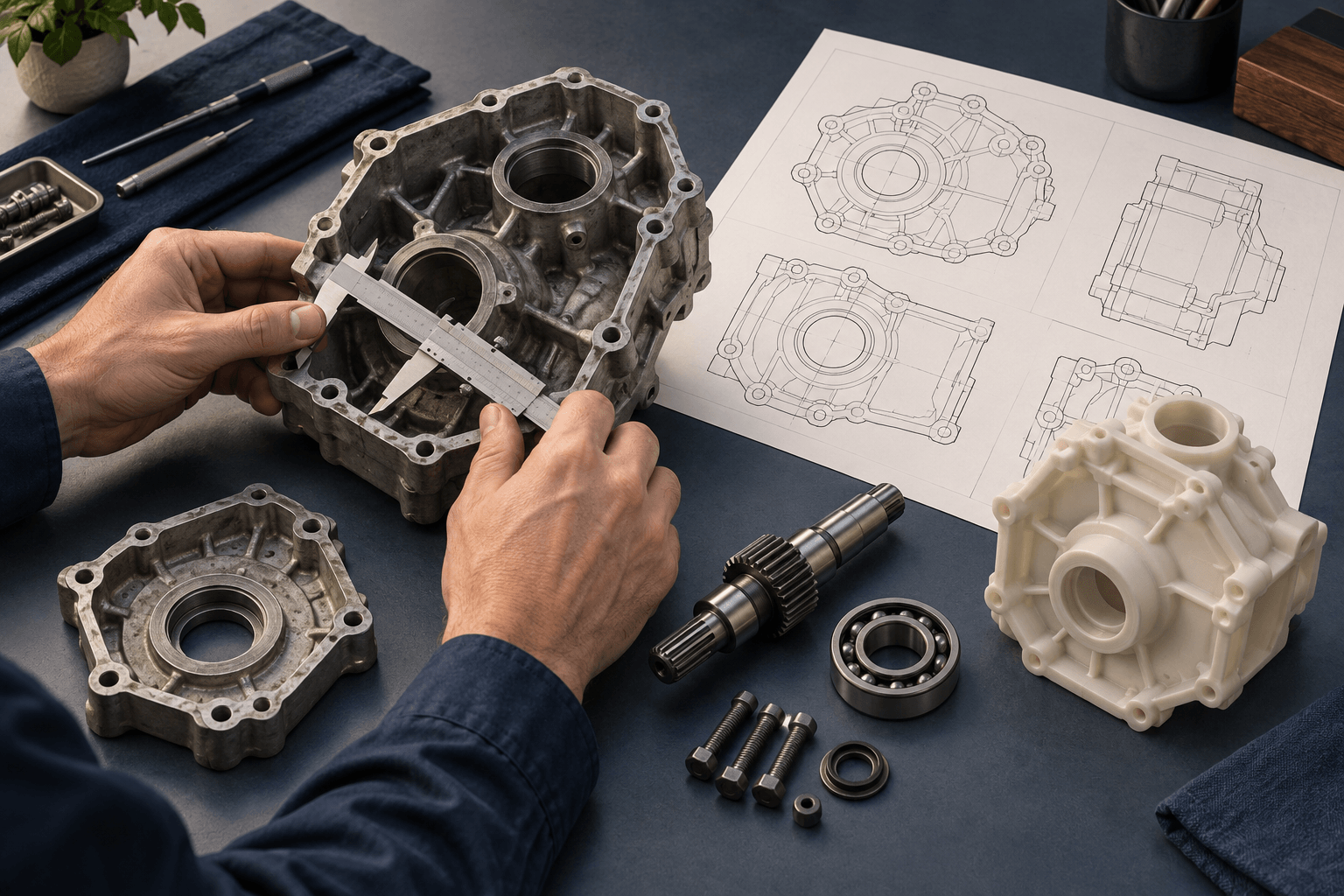

Как представить услугу обратного проектирования изделия

Чтобы представить услугу обратного проектирования изделия, опишите путь от существующего образца до согласованного комплекта технических документов. Покажите, что будет изучено, какие параметры потребуют отдельной проверки и что заказчик получит. До начала работ согласуйте цель воспроизведения, возможность разборки, состав файлов и критерии приёмки.

Обратное проектирование — это изучение готового изделия для восстановления его устройства и технического описания. Результатом могут быть чертежи, трёхмерные модели, перечень деталей и требования к изготовлению. Их состав зависит от задачи: документация для замены отдельной детали отличается от комплекта для производства целого узла.

Что заказчик должен понять из описания услуги

Заказчику нужно понимать, сможет ли он передать результат производителю, собрать изделие и проверить его работу. Поэтому описание услуги стоит строить вокруг конкретных результатов: какие детали будут описаны, какие свойства исследованы и какие вопросы останутся открытыми.

Формулировка «сделаем точную копию по образцу» оставляет слишком много неопределённости. Внешне похожие детали могут различаться материалом, обработкой поверхности или допустимыми отклонениями размеров. Эти различия способны повлиять на сборку и работу изделия. Лучше объяснить, какие характеристики исполнитель восстановит по измерениям, а какие предложит согласовать после исследования.

В описании услуги полезно раскрыть:

• Цель работы: ремонт, замена детали, воспроизведение узла или изменение конструкции.
• Исходные данные: образец, доступные документы, сведения об эксплуатации.
• Порядок исследования: осмотр, измерения, разборка и дополнительные проверки.
• Результат: конкретный перечень документов и файлов.
• Границы работы: что входит в исследование, а что требует отдельного задания.
• Приёмку: как заказчик проверит полноту и пригодность результата.

Такое описание помогает сравнивать предложения исполнителей по содержанию. Одинаковое название услуги ещё не означает одинаковый объём работ.

Какие сведения собрать перед началом

Первое обсуждение должно начинаться с назначения изделия. Исполнителю важно знать, где оно работает, с чем соединяется и какие функции должно выполнять. Сам образец не всегда позволяет восстановить условия эксплуатации: по корпусу нельзя достоверно определить все нагрузки, воздействие среды или требования к сроку службы.

Заказчик может подготовить фотографии изделия в установленном состоянии, старые чертежи, инструкции, сведения о поломках и доступные данные о поставщике. Даже неполная документация помогает поставить вопросы для исследования. При этом сведения из старого документа нужно сопоставлять с образцом: они могут относиться к другой версии конструкции.

Отдельно опишите состояние образца. Износ, ремонт, деформация и отсутствующие элементы могут исказить представление об исходной конструкции. Если доступны несколько экземпляров, их сравнение помогает заметить различия. Но совпадение измерений само по себе не доказывает, что восстановлены первоначальные требования производителя.

До передачи изделия зафиксируйте комплектность, видимые повреждения и допустимые действия. Укажите, можно ли разбирать узел, снимать покрытие или брать материал для анализа. Если образец должен вернуться в рабочем состоянии, это ограничение нужно учитывать при выборе методов исследования.

Порядок изучения образца и восстановления документации

Шаг 1. Определите цель воспроизведения

Сначала согласуйте, какой результат нужен бизнесу. Для замены сломанного кронштейна основное внимание может потребоваться местам крепления, размерам и способности выдерживать рабочую нагрузку. Для воспроизведения сборочного узла придётся также описать взаимодействие деталей, покупные компоненты и порядок сборки.

Уточните, нужно ли повторить существующую конструкцию или разрешено её изменить. Например, заказчик может захотеть использовать доступный крепёж или другой способ изготовления. Такие решения следует оформлять как изменения конструкции: иначе будет трудно понять, где восстановлены свойства образца, а где предложен новый вариант.

Результат первого этапа — согласованное техническое задание. Это документ, который связывает цель заказчика с перечнем исследований, составом документации и способом проверки результата.

Шаг 2. Осмотрите изделие и составьте план исследования

При осмотре фиксируют форму изделия, соединения, маркировку, следы обработки и повреждения. Для сборочного узла составляют предварительный перечень элементов. Уже на этом этапе можно определить, какие поверхности доступны для измерения, а какие скрыты внутри.

План исследования должен объяснять, зачем нужна каждая операция. Например, разборка может потребоваться для изучения посадочных поверхностей — участков, которыми детали соединяются друг с другом. Анализ материала нужен, если его свойства влияют на работу изделия и не подтверждены документами.

Если часть параметров невозможно установить выбранными методами, это следует обозначить до подготовки окончательных чертежей. Заказчик сможет решить, проводить ли дополнительные исследования, предоставить другой образец или согласовать новое техническое решение.

Шаг 3. Измерьте геометрию и важные соединения

Геометрия — это форма и размеры изделия. Способ измерения выбирают по задаче: для одних элементов подходят контактные инструменты, для сложных поверхностей может потребоваться трёхмерное сканирование. В описании услуги важно объяснить, какие размеры будут проверены и почему они существенны для воспроизведения.

Особого внимания требуют отверстия, резьбы, места крепления и поверхности сопряжения. Помимо отдельных размеров, может быть важно их взаимное положение. Деталь способна совпадать с образцом по внешнему контуру, но не собираться с соседними элементами из-за смещённого отверстия.

Измеренный размер и требование на чертеже — разные вещи. Измерение показывает состояние конкретного образца. Требование задаёт, какой размер допустим у изготовленной детали. Допуск — разрешённое отклонение от заданного размера — нельзя надёжно восстановить одним измерением. Его нужно обосновать работой соединения и согласовать.

Шаг 4. Уточните материалы и состояние поверхностей

По внешнему виду нельзя надёжно определить все свойства материала. Если для работы детали важны прочность, твёрдость или устойчивость к среде, состав исследования должен учитывать эти требования. В документации следует различать подтверждённые характеристики и предложенные варианты замены.

Отдельного рассмотрения могут потребовать покрытия, термическая обработка и шероховатость. Термическая обработка изменяет свойства материала нагревом и охлаждением. Шероховатость описывает мелкие неровности поверхности, которые могут влиять на контакт деталей, уплотнение или износ.

Исследование материала иногда требует повреждения образца. Такой метод должен быть согласован заранее. Если исследование не проводится, исполнитель не должен выдавать предположение о материале за установленный факт: неопределённость нужно сохранить в отчёте и разрешить перед изготовлением, когда она влияет на результат.

Шаг 5. Подготовьте модели и чертежи

На основе измерений создают цифровое описание изделия. Трёхмерная модель помогает представить форму и взаимное расположение элементов. Для изготовления могут дополнительно понадобиться чертежи с размерами, допусками, материалами и требованиями к обработке.

Результат сканирования не всегда равнозначен модели, которую удобно изменять. Скан может представлять поверхность как множество точек или небольших граней. Если заказчик планирует менять конструкцию, нужно отдельно согласовать подготовку редактируемой модели с понятной структурой деталей и элементов.

Для сборочного узла полезно подготовить спецификацию — перечень входящих в него деталей и компонентов. Она связывает обозначения на сборочном чертеже с конкретными элементами. Без такого перечня производителю может быть трудно определить, что изготовить, что приобрести и в каком количестве.

Шаг 6. Проверьте документацию и согласуйте неизвестные параметры

Перед передачей документов проверяют согласованность моделей, чертежей и перечней. Обозначения должны совпадать, размеры — позволять однозначно описать детали, а требования — соответствовать согласованной задаче. Все нерешённые вопросы стоит собрать в отдельный список.

Проверка документации и проверка изготовленного изделия отвечают на разные вопросы. Первая помогает обнаружить пропуски и противоречия в описании. Вторая показывает, собирается ли новый образец и выполняет ли требуемую функцию. Изготовление и испытание опытного экземпляра нужно явно включить в задание, если они необходимы заказчику.

После проверки согласуют окончательную версию документов. Если опытный образец потребовал изменений, важно обновить весь связанный комплект, чтобы производитель не получил чертёж одной версии и модель другой.

Как согласовать состав документации

В предложении или техническом задании лучше перечислять документы по назначению. Формулировка «полный комплект» не объясняет, что именно входит в работу.

Результат	Для чего нужен	Что уточнить при согласовании
Отчёт об исследовании	Показывает, что изучено и какие выводы получены	Методы, результаты, ограничения и предположения
Трёхмерные модели	Описывают форму деталей и сборки	Форматы, возможность редактирования, состав моделей
Чертежи деталей	Задают требования к изготовлению	Размеры, допуски, материалы, поверхности
Сборочный чертёж	Показывает расположение и соединение элементов	Крепёж, важные соединения, требования к сборке
Спецификация	Перечисляет детали и компоненты	Обозначения, количество, покупные элементы
Требования к контролю	Объясняют, что проверять у нового изделия	Проверяемые параметры и условия проверки
Документы по изготовлению	Описывают согласованные производственные операции	Необходимость разработки и границы детализации

Не каждой задаче нужны все перечисленные результаты. Для простой детали комплект может быть небольшим. Для узла с несколькими соединениями перечень будет шире. Состав определяют по тому, какие решения предстоит принимать производителю.

Форматы передачи тоже нужно назвать прямо: документы для просмотра, файлы для обмена между инженерными программами и исходные редактируемые файлы. Если производитель уже выбран, полезно заранее уточнить, какие форматы он принимает и какие требования предъявляет к документации.

Пример согласования услуги для корпуса узла

Рассмотрим условную задачу: у заказчика есть корпус механического узла без чертежей. Требуется изготовить замену, которая установится на существующее оборудование и подойдёт к внутренним деталям.

В этом случае недостаточно восстановить наружную форму. В задание стоит включить изучение мест крепления, внутренних полостей, посадочных поверхностей и отверстий. Заказчик передаёт корпус и доступные сопрягаемые детали либо предоставляет их проверенные размеры. Изношенные участки отмечают отдельно, чтобы не перенести повреждения в новую конструкцию.

Возможный результат — модель корпуса, чертёж для изготовления, отчёт об измерениях и требования к проверке соединений. Если материал не подтверждён, этот вопрос остаётся отдельным пунктом согласования. Изготовление опытного корпуса и проверку установки можно включить следующим этапом с собственными условиями приёмки.

В описании услуги такой пример показывает логику работы без обещания заранее получить все свойства исходного изделия. Заказчик видит, какие данные нужны для его задачи и почему они влияют на состав документов.

Как описать сроки, стоимость и приёмку

Стоимость и сроки следует связывать с объёмом исследования: количеством деталей, доступностью внутренних элементов, сложностью поверхностей и необходимостью дополнительных проверок. Если исходные данные неполные, разумно выделить предварительное обследование, после которого уточняется основная работа.

В предложении обозначьте этапы, результаты каждого этапа и точки согласования. Например, после осмотра утверждается план исследования, после измерений обсуждаются неизвестные параметры, перед окончательной передачей проверяется комплект документов. Укажите также порядок согласования изменений, если в ходе разборки обнаружатся дополнительные элементы.

Критерии приёмки должны быть проверяемыми. Заказчик может проверить наличие согласованных файлов, соответствие обозначений, отражение обязательных требований и наличие списка нерешённых вопросов. Если предусмотрен опытный образец, критерии его проверки описывают отдельно: установка, сборка или выполнение согласованной функции.

Какие ошибки делают описание услуги неясным

Обещание «восстановить всё по одному образцу» скрывает ограничения исследования. Лучше перечислить подтверждаемые параметры и объяснить, как будут согласованы неизвестные свойства. Это позволяет заказчику оценить достаточность результата для своей задачи.

Другая ошибка — смешивать восстановление конструкции с её улучшением. Изменение материала, крепежа или формы может быть полезным, но требует отдельного решения. В документах должно быть видно, что измерено на образце, что принято по расчёту и что изменено по просьбе заказчика.

Также не стоит автоматически включать в слово «проектирование» производство, испытания и подготовку всех производственных операций. Каждый такой результат нужно назвать отдельно. Иначе заказчик может ожидать готовность к изготовлению, получив только описание геометрии.

Вопросы перед утверждением задания

Можно ли работать только по фотографиям?

Фотографии подходят для предварительного обсуждения и фиксации внешнего вида. Для восстановления размеров, внутренних элементов и требований к соединениям обычно нужны дополнительные данные. Возможность работы без физического образца следует оценивать по тому, достаточно ли сведений для согласованного результата.

Нужно ли передавать всё изделие, если требуется одна деталь?

Для отдельной детали могут потребоваться соседние элементы или данные об их размерах. Это помогает определить условия установки и работы соединений. Состав передаваемых образцов стоит согласовать до измерений, чтобы не обнаружить нехватку данных при подготовке чертежа.

Что делать, если исходный образец повреждён?

Повреждения нужно зафиксировать и отделить от признаков исходной конструкции. Для восстановления могут понадобиться другой экземпляр, сопрягаемые детали или согласованное инженерное решение. По одному повреждённому участку не следует без проверки назначать окончательные требования.

Какой результат можно передавать производителю?

Передавать следует согласованный комплект, достаточный для выбранного способа изготовления и контроля. Его состав нужно обсудить с производителем: модель сама по себе может не содержать требований к материалу, допускам и обработке. Все файлы должны относиться к одной утверждённой версии.

Описание услуги готово к обсуждению, когда заказчик понимает путь от образца к документации, видит ограничения исследования и может проверить результат. Основой предложения становится конкретная задача воспроизведения: какие свойства требуется сохранить, как их установить и какими документами передать производителю.
