Как показать возможности изготовления изделия по чужому чертежу

Чтобы показать возможность изготовления изделия по чужому чертежу, опишите доступные операции, требования к файлам и порядок технической проверки. Окончательное решение по конкретному заказу принимайте после проверки размеров, материала, точности и способов контроля. Заказчику должно быть понятно, что передать, какие вопросы могут возникнуть и каким документом стороны подтвердят готовность к производству.

Что именно нужно показать заказчику

Фраза «изготавливаем по чертежам заказчика» обозначает услугу, но не объясняет её границы. Покупателю нужно понять, подходит ли предприятие для его изделия и достаточно ли имеющихся документов для оценки заказа.

Разделите описание возможностей на три части:

• Что можно изготовить: типы деталей и изделий, с которыми работает производство.
• Какие операции доступны: например, резка, гибка, механическая обработка, сварка или сборка — только если предприятие действительно их выполняет.
• Что требуется для подтверждения заказа: комплект файлов, сведения о партии и согласованные технические требования.

Указывайте ограничения, которые влияют на решение: доступные материалы, размеры заготовок, особенности обработки и контроля. Конкретные пределы берите из подтверждённых возможностей предприятия. Если размер или точность зависят от формы детали, объясните, что их оценивают по документации.

Отдельно обозначьте операции, передаваемые подрядчикам. Заказчику важно понимать, кто отвечает за итоговый результат и как согласовываются требования к покрытию, термообработке или другой внешней операции.

Не называйте просмотр вложения подтверждением возможности изготовления. Файл может открываться, но содержать противоречия, отсутствующие размеры или требования, которые производство не сможет выполнить и проверить.

Какие документы и сведения запросить

Конструкторские файлы описывают изделие: его форму, размеры, материал, состав и требования к результату. Нужный комплект зависит от заказа. Для отдельной детали и для сборного изделия перечень документов будет разным.

На странице услуги полезно разместить понятный список исходных данных. Он помогает заказчику подготовить заявку, а сотруднику — проверить, чего не хватает.

Что передать	Для чего нужно	Что проверить при получении
Чертёж детали	Определить размеры и технические требования	Читаемость, наличие всех листов, обозначение и версия
Трёхмерную модель, если она нужна	Оценить пространственную форму и подготовить обработку	Целостность геометрии, единицы измерения, соответствие чертежу
Сборочный чертёж	Понять взаимное расположение и соединение деталей	Состав изделия, позиции, требования к сборке
Спецификацию	Установить перечень деталей и покупных компонентов	Соответствие позиций и количества сборочному чертежу
Сведения о материале	Выбрать заготовку и способ обработки	Марку, состояние поставки, разрешённые замены
Требования к приёмке	Определить, как подтверждать соответствие	Контролируемые параметры и нужные документы
Данные о заказе	Рассчитать объём работ и состав поставки	Количество изделий, комплектность, упаковку

Спецификация — это перечень того, из чего состоит изделие. Для простой отдельной детали она может не понадобиться. Для сборки важно знать не только форму корпуса, но и состав крепежа, вставок и других элементов.

Запрашивайте также контакт человека, который вправе согласовывать технические изменения. Менеджер закупок может передать файлы, но вопрос о замене материала или изменении размера часто требует участия конструктора.

Как объяснить требования к форматам файлов

Перечисляйте только те форматы, которые предприятие действительно может открыть и использовать. Разделите их по назначению: просмотр документации, работа с геометрией, подготовка производственных данных.

Чертёж для чтения требований

PDF удобен для передачи чертежа, если текст, размеры и обозначения остаются читаемыми. В документе должны присутствовать все относящиеся к изделию листы. Размытая фотография или обрезанный скан могут скрыть примечание, от которого зависит изготовление.

Не предлагайте определять отсутствующие размеры по масштабу картинки. Изображение может быть растянуто, а размер, снятый с него, не заменяет согласованное требование. Если данных недостаточно, их нужно запросить у заказчика.

Файл с геометрией

Для передачи трёхмерной формы могут использоваться STEP или другие форматы, поддерживаемые программами предприятия. Для плоских контуров могут подойти DXF или DWG. При этом расширение файла само по себе не означает, что данные готовы для производства.

Проверьте, что геометрия открывается корректно, масштаб понятен, а контуры и поверхности пригодны для нужной операции. У файла плоской детали могут оказаться незамкнутые линии или несколько наложенных контуров. У сборки могут отсутствовать связанные компоненты.

Исходные файлы конструктора

Если нужен редактируемый документ, укажите поддерживаемую программу и версию. Запросите связанные файлы, когда без них сборка или чертёж открываются неполностью.

Не делайте исходный формат обязательным для любого заказа. Сначала определите, какие действия предстоят. Для чтения требований может быть достаточно PDF, а для подготовки обработки сложной формы понадобится геометрическая модель.

Как проверить комплект до расчёта и запуска

Проверку удобно разделить на последовательные этапы. У каждого должен быть понятный результат: комплект получен, требования уточнены, возможность изготовления подтверждена или названы причины, мешающие продолжить работу.

Шаг 1. Зафиксируйте состав полученных файлов

Составьте перечень документов: название, обозначение изделия, версия или редакция, количество листов. Сохраните исходный комплект отдельно от рабочих копий.

Уточните, какой файл заказчик считает актуальным. Имена вроде «новый», «финал» и «финал исправленный» не дают надёжного основания для выбора. Попросите связать действующую версию с конкретным обозначением и подтверждением заказчика.

Если документы пришли несколькими письмами, соберите единый перечень. Иначе сотрудник может оценить новую модель по старому чертежу, не заметив изменения требований.

Шаг 2. Проверьте читаемость и полноту

Откройте каждый файл. Убедитесь, что страницы не пропущены, ссылки на другие документы понятны, а указанные приложения получены. Проверьте наличие видов и разрезов, которые позволяют определить форму изделия.

Разрез показывает внутреннее устройство детали, словно её рассекли в выбранном месте. Если внутренний уступ или отверстие невозможно однозначно понять по имеющимся видам, потребуется уточнение.

На этом этапе отделите техническую проблему файла от недостатка требований. Повреждённый документ нужно передать заново. Отсутствующий размер должен подтвердить человек, отвечающий за конструкцию.

Шаг 3. Сопоставьте чертёж и модель

Сравните основные размеры, отверстия, пазы, толщины и другие элементы. Проверьте, что модель относится к той же версии изделия, что и чертёж.

Если документы расходятся, не выбирайте источник по собственному усмотрению. Зафиксируйте противоречие и запросите решение. Приоритет чертежа, модели или другого документа следует согласовать заранее, особенно если часть требований задана только в одном из них.

Например, модель может показывать гладкое отверстие, а чертёж — резьбу. Это повод уточнить требования и подготовить согласованный комплект, а не самостоятельно убрать резьбу из заказа.

Шаг 4. Проверьте требования к изделию

Посмотрите, определены ли материал, размеры, точность, состояние поверхностей, покрытия и обработка после изготовления. Проверьте также общие примечания: они могут относиться сразу к нескольким элементам.

Допуск — это допустимое отклонение от заданного размера или другого параметра. Шероховатость описывает неровности поверхности. Оба требования могут влиять на выбор оборудования, последовательность операций и способ проверки результата.

Не требуйте отдельного допуска у каждого размера, если в документации уже заданы применимые общие требования. Но отсутствие любых понятных требований к точности нельзя заменять предположением «обычно делаем так».

Шаг 5. Оцените изготовление и контроль

Проверьте, можно ли закрепить заготовку, обработать нужные поверхности, выполнить соединения и получить требуемый результат. Учтите последовательность операций: обработка или покрытие после изготовления могут менять размеры и состояние поверхности.

Одновременно определите, как проверить соответствие готовой детали. Если требование задано, но у предприятия нет подходящего средства контроля, этот вопрос нужно решить до запуска: согласовать внешний контроль, другой метод проверки либо возможность выполнения заказа.

Результат этапа — конкретный вывод по изделию. Возможны принятие требований, предложение согласованных изменений или отказ по определённому ограничению.

Какие вопросы мешают принять чертёж в производство

Не каждое замечание одинаково важно. Отдельно выделяйте вопросы, без решения которых нельзя определить результат изготовления или проверить его соответствие.

Ситуация	Что согласовать
Не указана марка материала	Точный материал и допустимость замены
Размеры в документах различаются	Правильное значение и исправленную версию
Не задано положение отверстия	Размеры, определяющие его расположение
Неясна сторона нанесения покрытия	Какие поверхности покрывать, а какие исключить
Нет требований к соединению деталей	Способ соединения и критерии приёмки
Требуемая точность недоступна	Изменение требования или другой способ выполнения
Непонятна комплектность поставки	Состав изделия и включение покупных компонентов

Записывайте замечания так, чтобы заказчик мог ответить без догадок. Вместо «уточнить отверстия» укажите обозначение детали, лист и конкретный элемент: «Не задано расстояние от оси отверстия до торца. Просим подтвердить размер».

Если предлагаете замену материала, объясните причину и укажите, что требуется решение заказчика. Возможность обработки другого материала ещё не подтверждает его пригодность для назначения изделия.

Как согласовывать замечания без путаницы

Ведите единый список вопросов. Для каждого замечания укажите документ, суть проблемы, предложенный вариант, ответственного за решение и итог согласования.

Не распределяйте решения между звонками, перепиской нескольких сотрудников и пометками на разных копиях. После обсуждения зафиксируйте итог письменно и свяжите его с конкретной версией документации.

Согласование должно отвечать на следующие вопросы:

• Какое требование изменено или уточнено?
• Кто со стороны заказчика подтвердил решение?
• В какой документ внесено изменение?
• Повлияло ли решение на цену, срок или состав поставки?
• Какой комплект файлов теперь считается действующим?

Фразы «делайте как удобнее» недостаточно, если она не определяет допустимый результат. Например, разрешение изменить отверстие должно уточнять, что именно разрешено: диаметр, положение, способ выполнения или требования к поверхности.

Производственные изменения оформляйте так, чтобы исполнитель получил однозначное задание. Если уточнение остаётся отдельным согласованным документом, включите его в рабочий комплект и укажите связь с чертежом.

Пример проверки заказа на кронштейн

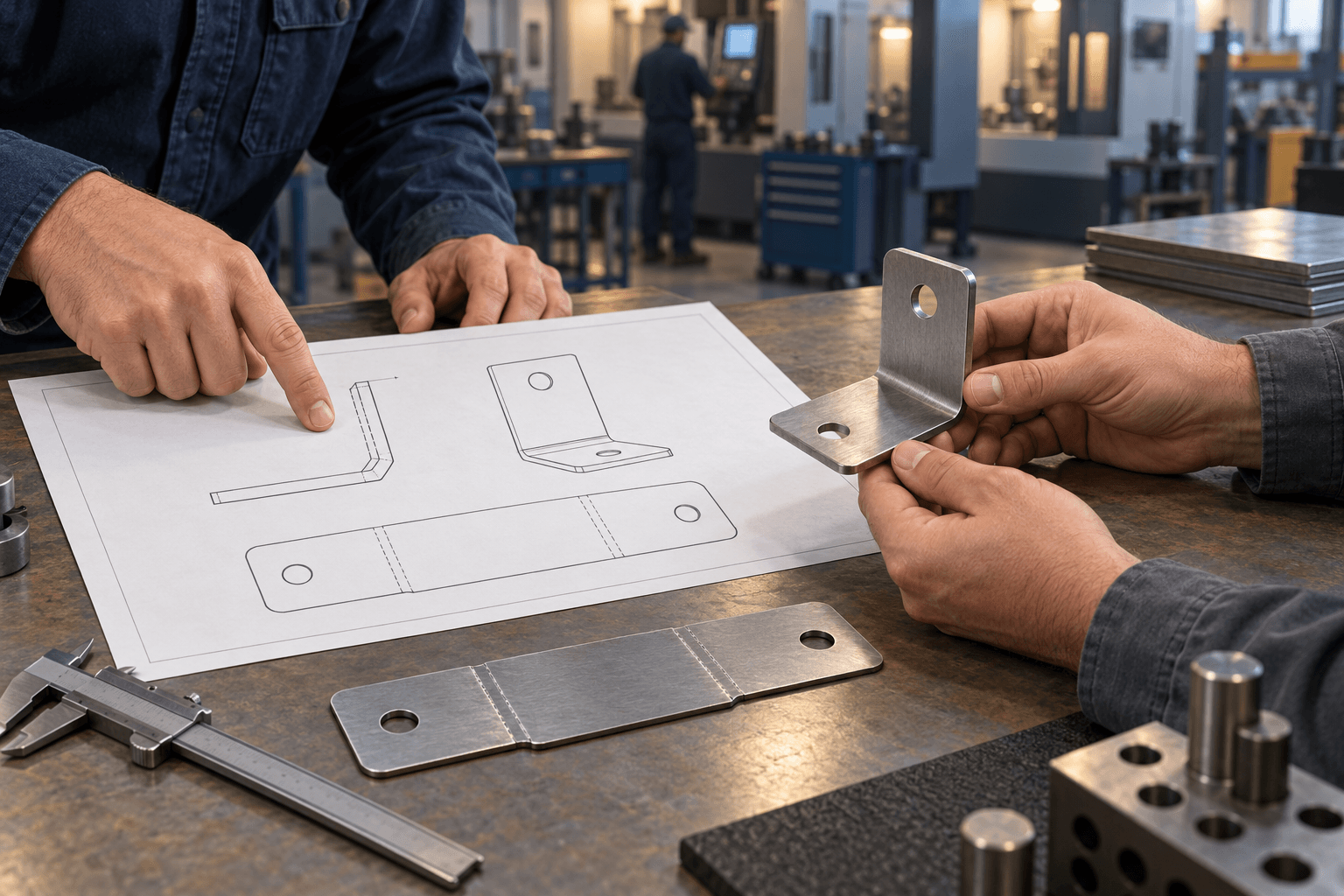

Рассмотрим условный пример: заказчик передал PDF с чертежом кронштейна и файл плоского контура для резки. На чертеже есть отверстия и линии гиба, но не определена марка материала и неясно направление одного гиба.

Первичная проверка подтверждает, что файлы открываются. Однако готовности к производству пока нет: выбор материала влияет на обработку, а направление гиба определяет форму изделия.

Сотрудник оформляет вопросы: подтвердить материал, уточнить направление гиба, проверить соответствие контура развёртке. Развёртка — это плоская форма заготовки, из которой после гибки получают деталь. Контур резки нужно оценивать вместе с требованиями к готовому кронштейну.

После ответа заказчика предприятие проверяет согласованную геометрию и доступность операций. Если уточнения меняют заготовку или объём работ, расчёт обновляют. В производство передают комплект с подтверждённой версией, а предыдущие файлы исключают из рабочего задания.

Такой пример показывает весь путь принятия решения: получение файлов, обнаружение пробелов, согласование и подготовку задания. Он не требует обещания изготовить любую деталь.

Как описать этот порядок на сайте

На странице услуги расположите сведения в порядке вопросов заказчика: какие изделия доступны, какие документы нужны, как проходит проверка и что означает подтверждение заказа.

Формулировку процесса можно построить так: «Документацию проверяют на полноту и соответствие производственным возможностям. При недостатке данных составляют список уточнений. Окончательные условия изготовления определяют по согласованному комплекту».

Используйте такую формулировку только тогда, когда она соответствует реальному порядку работы. Если предварительную оценку делает менеджер, а техническое решение принимает технолог, обозначьте эти этапы. Технолог — специалист, который определяет способ и последовательность изготовления.

Показывайте реальные возможности через описание операций и ограничений. Для публикации чужих чертежей требуется разрешение владельца; без него достаточно объяснить процесс на условном примере. Не приписывайте предприятию оборудование, выполненные заказы или способы контроля, которые не подтверждены.

Что должно быть готово перед передачей задания

Перед запуском ответственный сотрудник должен проверить, что рабочий комплект однозначно определяет изделие и условия его приёмки.

• Зафиксирована действующая версия каждого документа.
• Получены необходимые листы, модели и сведения о составе изделия.
• Устранены противоречия между файлами.
• Определены материал и технические требования.
• Подтверждены способы изготовления и контроля.
• Закрыты вопросы, мешающие запуску.
• Согласованы изменения условий заказа, если они возникли.

Подтверждение возможности изготовления относится к конкретному комплекту требований. При последующем изменении материала, геометрии или точности оценку нужно пересмотреть в той части, на которую влияет изменение.
