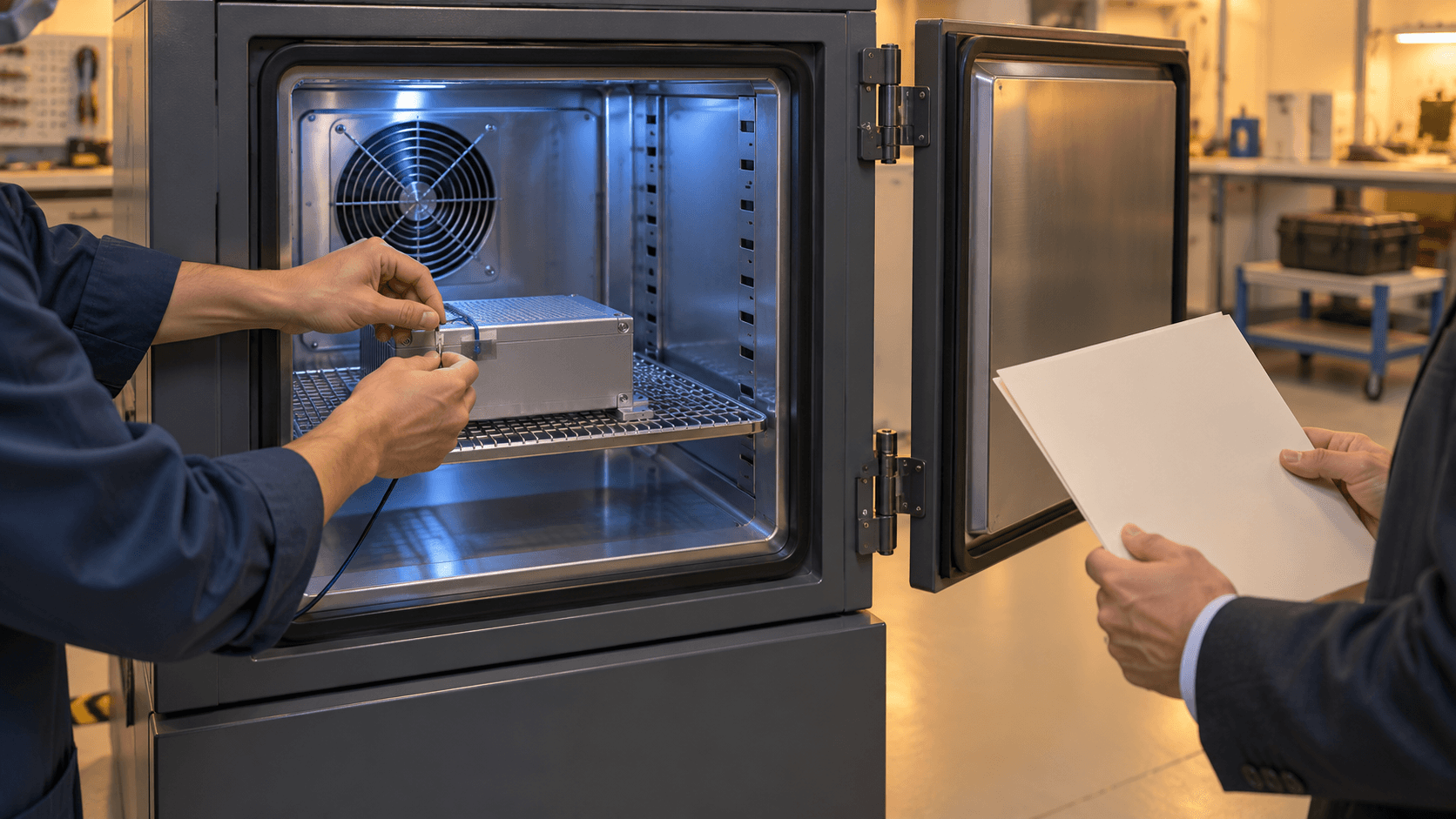

Как оформить предложение испытаний в климатической камере

Чтобы оформить предложение испытаний в климатической камере, опишите изделие, цель проверки, условия среды, последовательность воздействий и признаки, по которым будете оценивать результат. Отдельно согласуйте, когда измерять параметры, как фиксировать изменения и при каких событиях останавливать работу. Эти договорённости станут основой программы испытаний и расчёта стоимости.

Фразы «проверить на холод» или «испытать при высокой температуре» недостаточно. Заказчику и исполнителю нужно одинаково понимать, что происходит с образцом, сколько продолжается воздействие и какой результат считается приемлемым. Ниже — порядок подготовки такого предложения без назначения произвольных температур и сроков.

Что должно решать предложение испытаний

Предложение испытаний — документ для согласования объёма работ. В нём связывают задачу заказчика с условиями проверки: какое изделие передают, какую среду воспроизводят, что наблюдают и какие материалы получают после завершения. Коммерческую часть удобно готовить после описания технической: иначе непонятно, какие операции входят в цену.

Программа испытаний подробнее описывает порядок выполнения работ. В предложении можно изложить основные условия и указать, что окончательная программа будет согласована отдельно. При этом неопределённые параметры следует обозначить прямо. Если длительность выдержки ещё не выбрана, её нельзя заменять формулировкой «по стандартной методике» без указания самой методики.

Сначала определите назначение результата. Для сравнения вариантов конструкции, проверки требований покупателя и подтверждения соответствия конкретному документу могут потребоваться разные процедуры. Если заказчик ожидает документ для определённой процедуры подтверждения соответствия, заранее согласуйте требования к исполнителю, методу и форме результата.

Какие сведения собрать об изделии

Подготовьте описание образца до обсуждения режима камеры. Исполнителю нужно понимать его размеры, устройство и способ работы, чтобы оценить размещение, подключение и возможность наблюдения. Названия модели недостаточно: разные исполнения одного изделия могут отличаться материалами, питанием или защитой корпуса.

В исходные данные включите:

• название, обозначение и версию изделия;
• количество образцов и способ их идентификации;
• размеры, массу и положение при установке;
• материалы корпуса, уплотнений и других значимых частей;
• питание, подключение и рабочую нагрузку;
• условия эксплуатации, хранения и перевозки;
• документы с требованиями и известные ограничения.

Отдельно укажите комплектацию. Испытание корпуса без внутренних узлов и испытание собранного устройства отвечают на разные вопросы. Упаковка, крепления, кабели и внешние блоки также должны быть описаны, если они участвуют в проверке.

До начала воздействия зафиксируйте состояние образцов: внешний вид, работоспособность и исходные значения выбранных параметров. Это позволит отличить изменения после испытаний от повреждений, которые существовали при передаче. Если образец уже ремонтировали или испытывали, внесите эту информацию в описание.

Как согласовать температурные условия

Разделите эксплуатацию, хранение и перевозку

Укажите, какую ситуацию должна воспроизводить проверка. Работа устройства на холоде, хранение выключенного изделия и перевозка в упаковке — разные задачи. Для каждой нужны свои условия размещения и проверки функций.

Например, для электронного блока можно отдельно поставить вопрос о запуске после хранения в холодной среде и о непрерывной работе при охлаждении. В первом случае важно согласовать момент включения. Во втором — питание, нагрузку и наблюдение в течение воздействия. Одной записи «проверка холодостойкости» эти различия не передать.

Температуры выбирают по требованиям к изделию и цели испытаний. Источником могут быть техническое задание, документация изготовителя, требования покупателя или согласованная методика. Если исходных требований нет, сначала опишите предполагаемую среду использования и вопрос, на который должна ответить проверка. Универсального диапазона для любого изделия нет.

Укажите, где контролируют температуру

Различайте температуру воздуха в камере и температуру самого образца. Достижение заданного значения в камере не означает, что все части изделия уже достигли того же состояния. Поэтому в предложении нужно определить, какое условие запускает отсчёт выдержки.

Выдержка — период, в течение которого образец находится в согласованных условиях. Её начало можно связать с достижением заданных условий в камере либо с установленным критерием стабилизации образца. Выбор зависит от задачи и методики; его необходимо записать явно.

Если предусмотрены датчики на изделии, согласуйте места установки, способ крепления и запись показаний. Также определите допустимые отклонения температуры. Формулировка «поддерживать заданную температуру» не объясняет, какое отклонение допустимо и как его отразят в протоколе.

Опишите переходы между условиями

Температурный режим включает не только конечные значения, но и переходы между ними. Укажите порядок нагрева и охлаждения, требования к скорости изменения температуры и условия промежуточных этапов, если они предусмотрены программой.

Плавное изменение температуры и резкий переход между средами нельзя считать взаимозаменяемыми процедурами. Если требуется температурный удар, то есть быстрое изменение температурных условий, отдельно согласуйте способ его создания и возможность выполнения на оборудовании исполнителя.

Как описать режим воздействия

Режим воздействия — последовательность условий, которым подвергают образец. Он должен позволять исполнителю составить программу без догадок, а заказчику — проверить, соответствует ли процедура его задаче.

Для каждого этапа удобно заполнить такую таблицу:

Параметр	Что записать в предложении
Воздействие	Холод, тепло, влажность или согласованное сочетание
Условия среды	Заданные значения и допустимые отклонения
Переход	Порядок достижения условий и требования к скорости
Начало выдержки	Событие, от которого отсчитывают время
Продолжительность	Время выдержки и число повторений по программе
Состояние изделия	Выключено, включено, работает под нагрузкой
Контроль	Какие параметры измеряют и в какие моменты
Завершение	Условия восстановления и итоговой проверки

Цикл — повторяющаяся последовательность этапов. Если в предложении указано несколько циклов, опишите состав одного цикла целиком. Иначе стороны могут по-разному считать повторения: например, считать нагрев и охлаждение отдельными циклами или частями одного.

Влажность включайте в программу, когда она связана с целью проверки. Для температурно-влажностного режима согласуйте сочетания температуры и влажности, последовательность этапов и требования к наличию или отсутствию конденсации. Конденсация — образование капель влаги на поверхности. Её нельзя подразумевать только из слов «влажная среда».

Возможность заданного режима исполнитель должен оценить с учётом образца. Размеры, размещение, выделение тепла работающим устройством и подключение могут влиять на выполнение программы. Поэтому подтверждение условий нужно получать для согласованной загрузки камеры.

Какие изменения наблюдать и как оценивать результат

Переведите цель в проверяемые признаки

Формулировка «изделие должно выдержать испытания» не задаёт критерий оценки. Укажите, что именно должно сохраниться или остаться в допустимых пределах: запуск, точность показаний, целостность корпуса, работа механизма, состояние покрытия или другой значимый показатель.

Разделите наблюдение и вывод. Запись «после охлаждения кнопка нажимается с большим усилием» описывает изменение. Вывод о приемлемости требует согласованного способа проверки и критерия. Без них исполнитель сможет сообщить о наблюдении, но основание для решения останется неясным.

Критерий приёмки — заранее установленное условие, по которому результат признают приемлемым. Значения и пределы берут из требований к изделию либо согласуют для конкретной задачи. Их не следует выбирать после получения результатов.

Определите моменты измерений

Согласуйте контроль до воздействия, во время испытаний и после завершения. Для каждого параметра укажите способ измерения и условия проверки. Если функцию проверяют только после извлечения из камеры, такая процедура не отвечает полностью на вопрос о работе изделия внутри заданной среды.

Отдельно опишите восстановление — период и условия после воздействия, предшествующие итоговой оценке. Например, заказчику может быть важно различить временное изменение работы и дефект, который сохраняется после возвращения к согласованным условиям. Для этого нужны контрольные точки, а не только финальная отметка «работает».

Согласуйте фиксацию изменений

Для внешних дефектов определите зоны осмотра и способ описания. Фотографии до и после воздействия полезны, если позволяют сопоставить одну и ту же часть изделия. Для функциональных изменений могут потребоваться измерения, журнал событий или записи о проверке запуска.

Каждое наблюдение связывайте с конкретным образцом и этапом программы. Укажите время события, действовавшие условия и состояние изделия. Если обнаружено несколько изменений, опишите их отдельно: общая запись «есть повреждения» не помогает понять, что произошло.

Как согласовать действия при сбое

Предложение должно определять, кто принимает решение при отказе изделия или отклонении условий. Заранее укажите основания для остановки, порядок уведомления заказчика и допустимые действия с образцом. Возможность безопасного проведения испытания и ограничения по составу изделия также согласуйте с исполнителем до передачи.

Разделяйте отказ изделия и нарушение режима камеры. Если устройство перестало выполнять функцию при соблюдённых условиях, это наблюдаемый результат. Если условия вышли за согласованные пределы, нужно зафиксировать отклонение и решить, можно ли продолжать проверку и использовать полученные данные.

Повторный запуск, ремонт, замена детали или изменение нагрузки должны отражаться в записях. Эти действия меняют состояние образца и могут повлиять на дальнейшую оценку. Порядок продолжения испытаний после вмешательства согласуйте отдельно, включая возможные повторные работы.

Что включить в стоимость и итоговые документы

Стоимость связывайте с перечнем операций. Помимо работы камеры могут потребоваться подготовка креплений, подключение питания, установка датчиков, функциональные проверки, обработка записей и оформление результата. В предложении укажите, какие операции включены, а какие требуют отдельного согласования.

Срок разделите на подготовку, проведение программы и выдачу документов. Также обозначьте условия передачи образцов, комплектность, возврат и действия с повреждёнными изделиями. Если окончательная стоимость зависит от ещё не выбранного режима, перечислите эти зависимости.

Состав итогового протокола согласуйте заранее. Он должен позволять сопоставить план и выполненную работу: идентифицировать образцы, увидеть условия воздействия, результаты измерений, наблюдаемые изменения и отклонения. Если нужны графики, фотографии или исходные записи, включите их в объём выдаваемых материалов.

Вывод ограничивайте выполненной проверкой. Результат для конкретных образцов в определённых условиях не даёт основания автоматически обещать работу всех изделий в любой среде или назначать срок службы.

Шаблон предложения для согласования

Ниже — заготовка документа. Поля в квадратных скобках заполняются по требованиям к изделию и после обсуждения с исполнителем. Это структура предложения, а не готовая методика испытаний.

Предмет работ. Проведение испытаний [название и обозначение изделия] в климатической камере для проверки [конкретная цель]. Основание: [техническое задание, требования заказчика или согласованная программа].

Образцы. Передаются [количество и идентификаторы] в комплектации [перечень]. Состояние перед испытаниями подтверждается [осмотром, фотографиями, исходными измерениями]. Известные ограничения: [описание].

Условия воздействия. Предусмотрены [температурные этапы и другие воздействия]. Заданные значения, отклонения, переходы, выдержки и повторения определяются [приложением с режимами]. Начало выдержки: [согласованное условие].

Состояние изделия. Во время каждого этапа образец [выключен либо работает в заданном режиме]. Питание, нагрузка, положение и подключения: [описание].

Контроль результата. Проверяются [параметры и признаки] в моменты [контрольные точки]. Методы проверки: [описание]. Критерии приемлемости: [требования или ссылка на предоставленный документ без интернет-ссылки].

Отклонения и остановка. Испытания приостанавливают при [согласованные события]. Исполнитель фиксирует обстоятельства и уведомляет [ответственный]. Продолжение, вмешательство в образец и повторные работы согласуются в установленном порядке.

Результат и условия выполнения. Заказчику передают [протокол, фотографии, графики, записи]. Стоимость включает [операции]. Отдельно согласуются [дополнительные работы]. Сроки, передача и возврат образцов: [условия].

Пример согласования задачи

Предположим, заказчик хочет проверить электронный блок, который хранится в неотапливаемом помещении. Его исходный запрос: «Нужно убедиться, что блок работает после холода».

В предложении эту задачу стоит раскрыть: образец испытывают в выключенном состоянии, условия хранения выбирают по требованиям заказчика, а запуск проверяют в заранее определённый момент. Дополнительно согласуют питание, проверяемые функции и допустимость восстановления перед включением.

Если заказчику нужен запуск непосредственно в холодной среде, программа должна предусматривать такую проверку. Если требуется только сохранение работоспособности после хранения, отдельно задают условия восстановления. Так одна бытовая формулировка превращается в понятный объём работ без произвольно назначенных температур.

Проверка предложения перед согласованием

Перед утверждением сопоставьте документ с задачей заказчика. Для каждого воздействия должны быть понятны условия, последовательность, состояние образца и способ оценки. Для каждого ожидаемого вывода — предусмотрена проверка, которая позволяет его сделать.

Особенно внимательно проверьте три места: от какого события начинается выдержка, когда измеряют параметры и что считается приемлемым результатом. Если эти условия согласованы, исполнителю проще подготовить программу, а заказчику — понять содержание будущего протокола и стоимость работ.
